Options:
Answer:
See the solution below in Explanation:
Explanation:
Solution:
R1
en
Conf t
Router ospf 10
Router-id 10.x.x.x – lo0 address
Int range lo0, e0/0-1
Ip ospf 10 area 0
Exit
wr
R2
Area 10 range 10.1.0.0 255.255.0.0
exit
R3
Area 10 range 10.2.0.0 255.255.0.0
Wr
OR

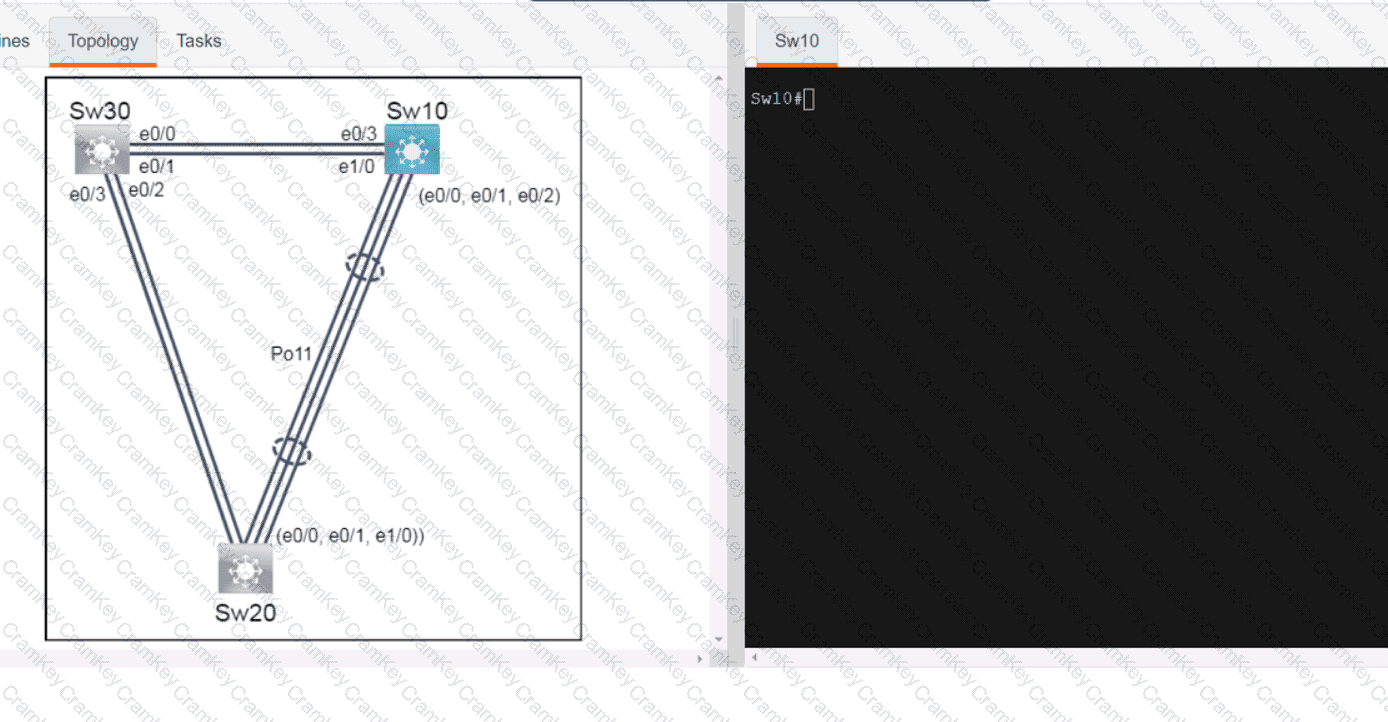

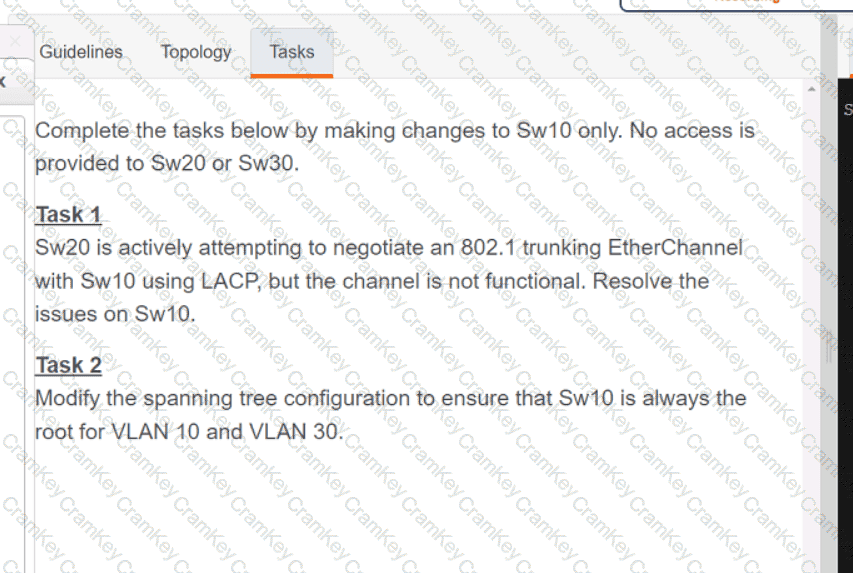

Solution:-
Default int range et0/0-1
Int range e0/0 – 1
Sw trunk encap dot1
Switch mode trunk
Channel-group 2 mode passive
No shut
Spanning-tree vlan 10 priority 0
Spanning-tree vlan 30 priority 0

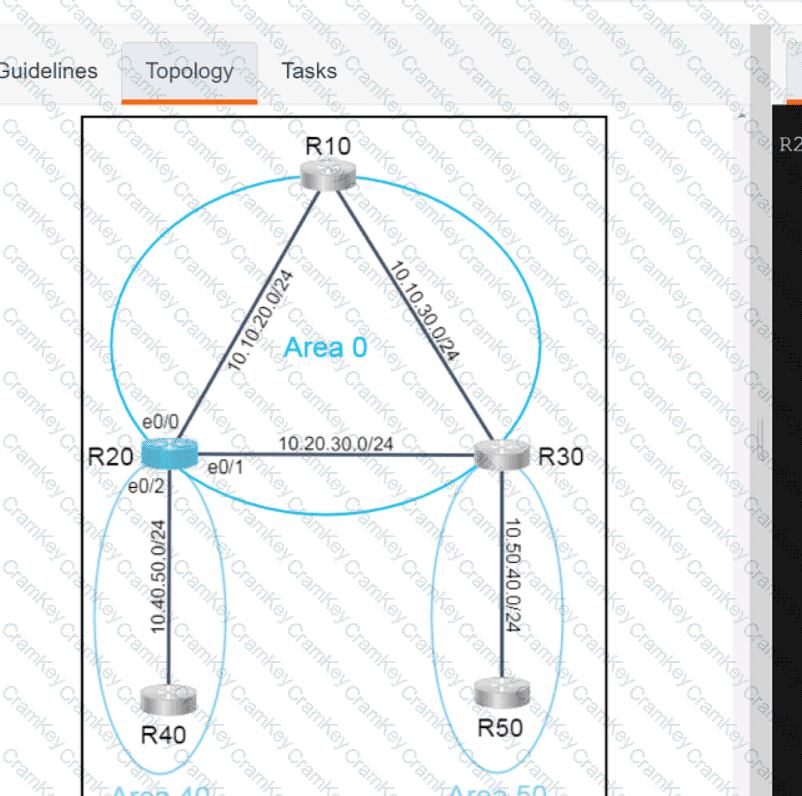

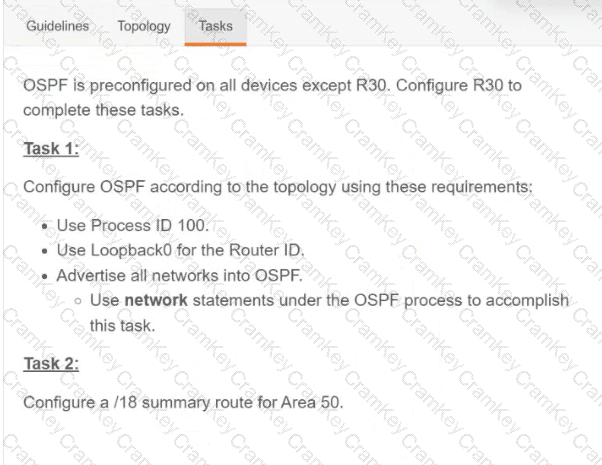

R30
Config t
router ospf 100
router-id 10.0.1.30
int ran lo0 , e0/0-1
ip ospf 100 a 0
int et0/2
ip ospf 100 a 50
router ospf 30
area 50 range 10.10.0.0 255.255.192.0
area 50 range 10.50.0.0 255.255.192.0
end

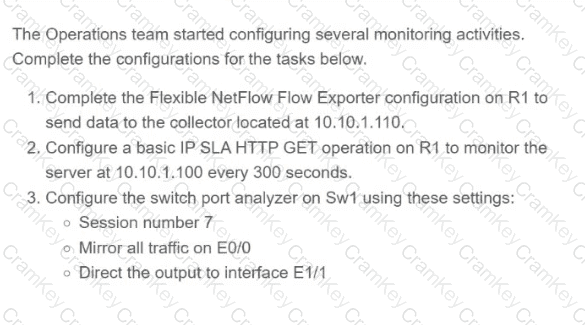

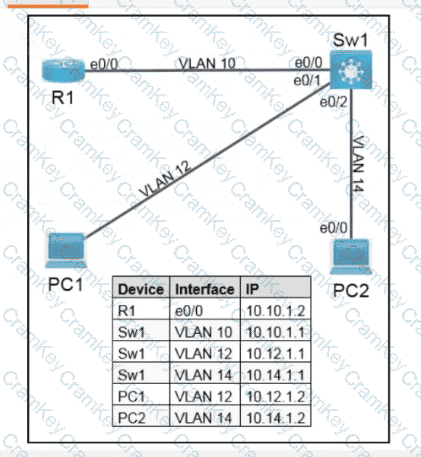

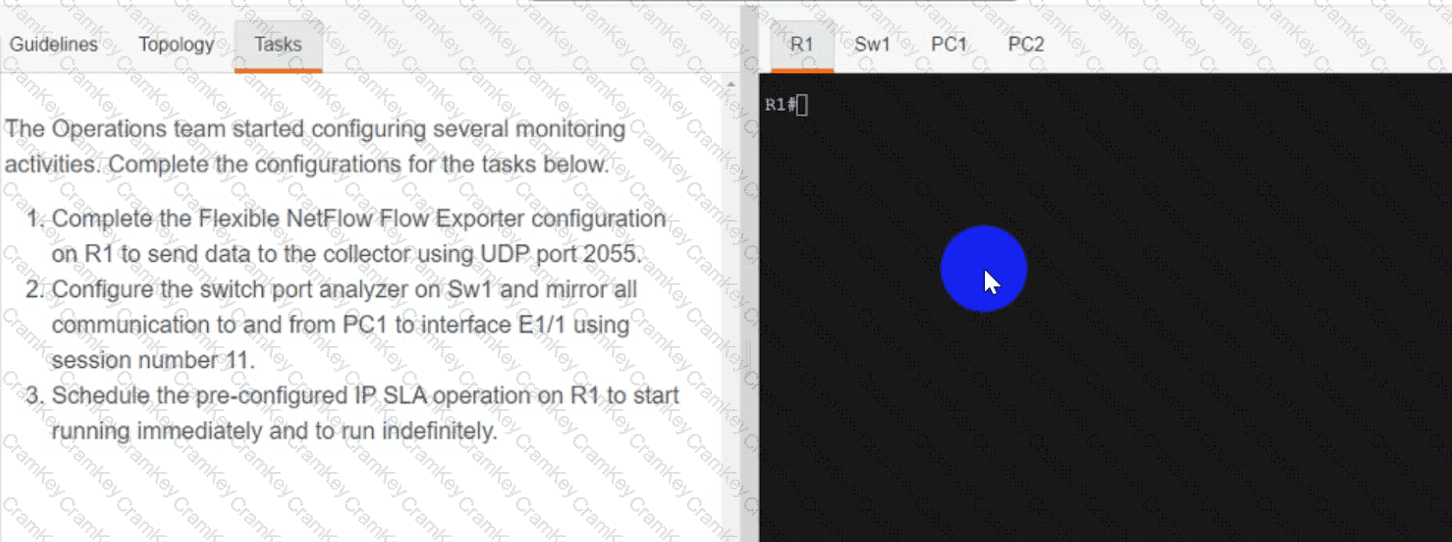

Flow exporter Export-NetFlowENCOR
destination 10.10.1.110
transport udp 2055
flow moni Monitor-NetFlowENCOR
ip sla 1
http gethttp://10.10.1.100
frequ 300
ip sla schedule 1 life forever start-time now
SW1
Monitor session 7 source interface e0/0
Monitor session 7 destination interface e1/1
End
